Was ist ein Dreiplattenwerkzeug?
Ein Dreiplattenwerkzeug hat zwei Trennebenen – eine für die Artikeltrennung und die Andere für den Angußverteiler mit Anspritzstangen/Anguss zur Düse und zum Bauteil. Die Betätigung dieser zweiten, beweglichen Trennebene erfolgt oftmals mechanisch durch einen Klinkenzug oder gesteuert über Hydraulikzylinder oder Pneumatikzylinder.

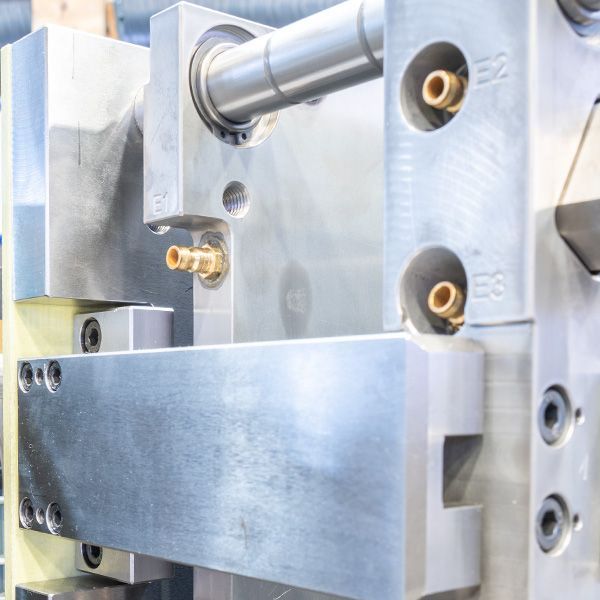

Zweite Trennebene
bewegliche Zwischenplatte

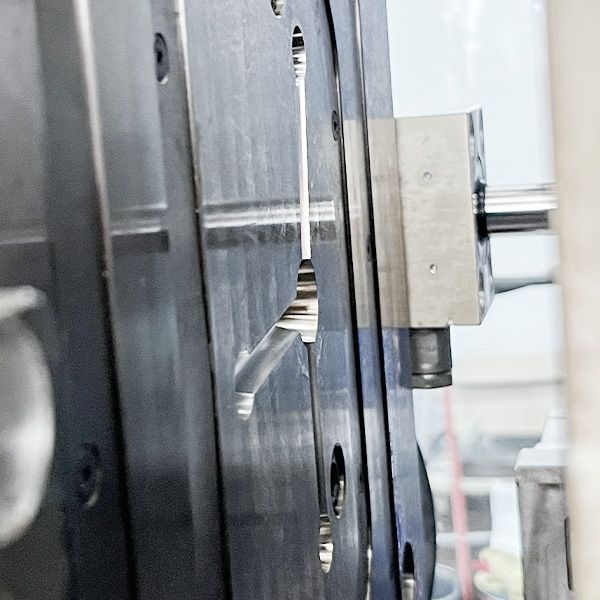

Angussverteiler
im Dreiplattenwerkzeug
Klinkenzug im Dreiplattenwerkzeug
pneumatisch angesteuert
Wann werden 3-Platten-Werkzeuge im Spritzguss eingesetzt?
Manchmal führen
enge Anspritzpunktabstände,
Niveaudifferenzen der Anspritzpunkte am Artikel, oder
geringe Stückzahlen bei Thermoplastanwendungen dazu eine zweite Trennebene einzubringen, um den Anguss bei der Formöffnung mit zu entformen und auszuwerfen.
Bei vielen
Duroplastanwendungen
ist diese zweite Trennebene sogar unumgänglich, da das Material oft keinen Kaltkanal zulässt.
