Systeme zur Entformung von komplexen Strukturen
Im Werkzeugbau für die Kunststoffverarbeitung werden Schiebersysteme verwendet, wenn
komplexe Geometrien in der Form und der Kavität eingebracht werden müssen – diese bei einer normalen Öffnung des Werkzeugs ein Hindernis darstellen würden.
Schieber sind im Werkzeugbau weit verbreiteter Standard, allerdings gibt es auch hier verschiedene Stufen und Möglichkeiten – besonders bei herausfordernden Bauteilen wird es schnell heikel und erfordert viel Erfahrung.
Die Werkzeuge werden individuell auf den Artikel angepasst und erfordern manchmal die Kombination aus verschiedenen Systemen von Schiebern. Hier sind einige Beispiele von Systemen, die wir für Sie realisieren:
-> Schieber in mehreren Ebenen
-> Schieber in der Düsenseite: mechanisch, hydraulisch, pneumatisch oder elektrisch betätigt
-> Unterflurschieber in der Düsenseite oder Auswerferseite und in verschiedenen Ebenen
-> Formkerne, die durch Schieber hindurch in der Düsenseite tuschieren
-> Schieber-in-Schieber-Systeme
-> vorauseilende Schieber, um Einlegeteile zu positionieren
-> mehrere Trennebenen bei Spritzgusswerkzeugen für die unterschiedlichsten Szenarien zur Werkzeugöffnung

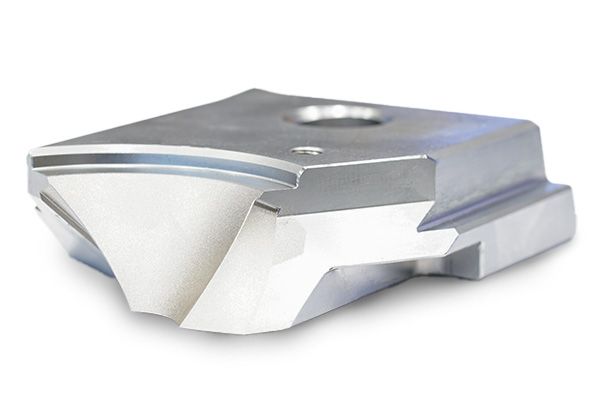

Spritzgusswerkzeuge mit Schieber Systemen
Beispiel: Unterflurschieber
Der Unterflurschieber ist ein kleiner Schieberkern mit der Hauptführung im normalen Formeinsatz und wird mit einem Standard-Normteil-Schieberkörper betätigt.
Unterflurschieber werden oft eingesetzt wenn kleine Hinterschnitte mit wenig Kontur und geringem Hinterschnitt entformt werden sollen.
Oft findet er Anwendung wenn am Artikel tiefsitzende Schnapper-Fenster an Rippen, Anschraubbohrungen oder Durchbrüchen vorhanden sind.
Wichtig ist, dass noch ausreichend Stahlstabilität zur Haupttrennebene vorhanden ist, um ein Durchbrechen oder Werkzeugschäden während der Produktion zu vermeiden.
Dieses kleine Bauteil vereinfacht die Bearbeitung, reduziert Werkzeugkosten und ermöglicht eine Verkürzung der Lieferzeit.
